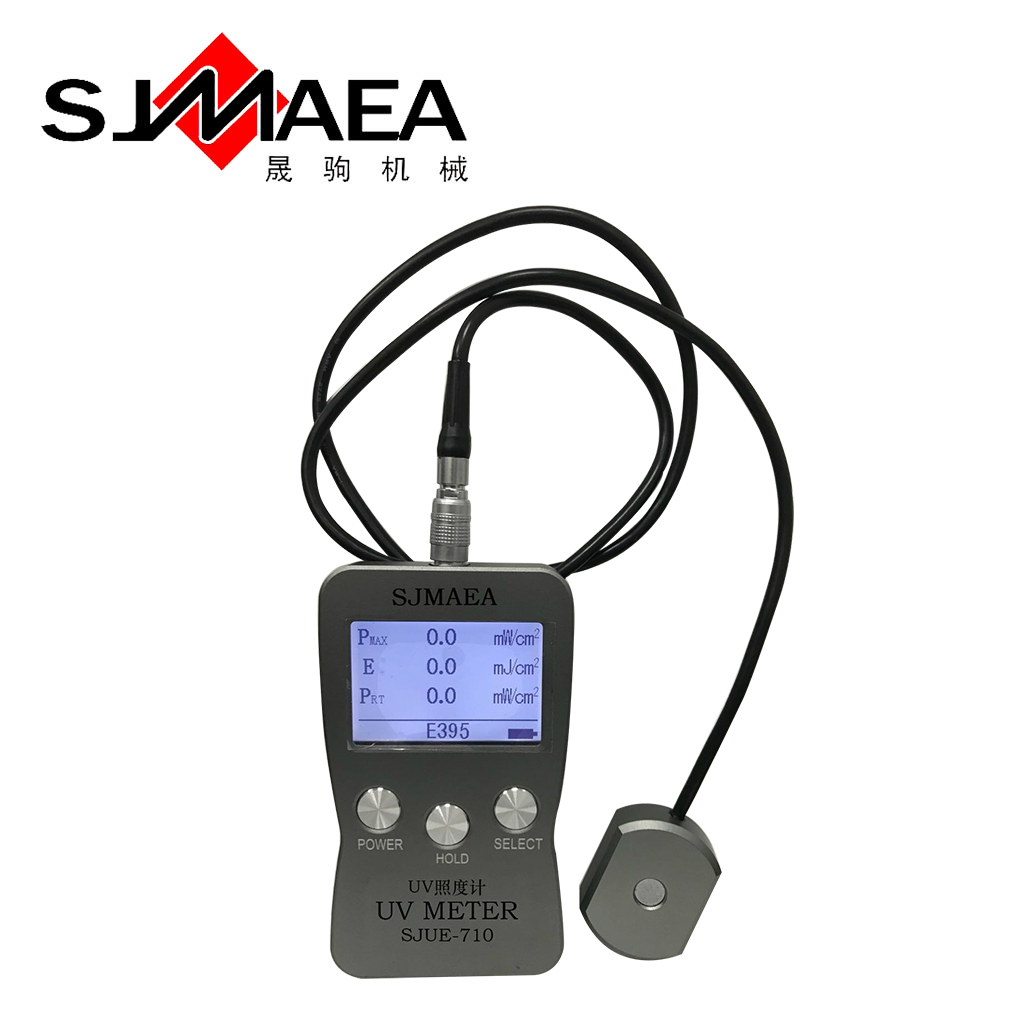

SJMAEA-UE710多探頭紫外輻照計

產品說明書V9

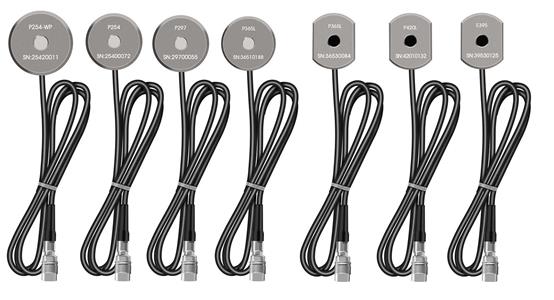

UE720多探頭紫外輻照計，采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。同時可支持多種紫外線測試探頭，目前支持如下7種紫外線探頭:

一：探頭參數

1：P254探頭

1） 光譜響應: 230nm-280nm; λp = 254nm

2） 量程范圍：0 - 200000 uW/cm²

3） 分辨率：  0.1 uW/cm²

4） 測量精度：±10 %

5） 測試光孔直徑：￠10mm

6） 探頭尺寸：直徑46mm×厚16.1mm

2：P254-WP防水探頭

1） 光譜響應: 230nm-280nm; λp = 254nm

2） 量程范圍：0 - 200000 uW/cm²

3） 分辨率：  0.1 uW/cm²

4） 測量精度：±10 %

5） 測試光孔直徑：￠10mm

6） 探頭尺寸：直徑50mm×厚20mm

7） 防水深度： 1米

3：P297探頭

1）光譜響應：280nm-320nm;適用于297nm,308nm,313nm等波長的UVB光源測量

2）量程范圍：0-200000uW /cm²

3）測量精度：±10 %

4）分辨率：  0.1 uW /cm²

5）測試光孔直徑：￠10 mm

6）探頭尺寸：直徑46mm×厚16.1mm

4：P365L探頭

1）光譜響應：260nm-400nm; λp = 365nm

2）量程范圍：0-200000uW /cm²

3）測量精度：±10 %

4）分辨率：  0.1 uW/cm²

5）測試光孔直徑：￠10 mm

6）探頭尺寸：直徑46mm×厚12.2mm

5：P420L探頭

1）光譜響應：340nm-420nm;λp = 395nm

2）量程范圍：0-200000uW /cm2

3）測量精度：±10 %

4）分辨率：  0.1 uW/cm²

5）測試光孔直徑：￠9.2 mm

6）探頭尺寸：直徑46mm×厚14.6mm

6：E365探頭

1）光譜響應：320nm-400nm; λp = 365nm

2）功率量程范圍：0 - 20000mW /cm²

3）能量測量范圍： 0 --- 999999mJ/cm²

4）測量精度：±10 %

5）分辨率：  0.01 mW/cm²

6）測試光孔直徑：￠9.2 mm

7）探頭尺寸：直徑46mm×厚14.6mm

7：E395探頭

1）光譜響應：340nm-420nm;λp = 395nm

2）量程范圍：0-20000mW/cm²

3）能量測量范圍： 0 --- 999999mJ/cm²

4）測量精度：±10 %

5）分辨率：  0.1 mW/cm²

6）測試光孔直徑：￠9.2 mm

7）探頭尺寸：直徑46mm×厚14.6mm

二：UE710主機參數

1. 儀器重量：約320克

2．主機尺寸：長125mm × 寬72mm × 高14.5mm

3．電池：2節AAA堿性干電池。

4．探頭連接方式：推拉自鎖（卡扣式）連接器

三：按鍵操作

1．參數設置

在關機狀態下，長按“POWER”鍵 ，進入設置模式:

A:選擇是否自動關機（ AUTO OFF ： ON/OFF）

短按“SELECT”鍵選擇ON/OFF

選擇ON，儀器10分鐘無操作，自動關機。

選擇OFF, 儀器需要手動關機，不會自動關機。

短按“HOLD”鍵設置完成,進入下一設置項。

B: Smooth(平滑處理)

如果UV光源采用交流供電，交流電的頻率會影響到功率測量，這樣就需要進行平滑處理。

OFF： 不進行平滑處理，直流供電，需選此選項。

50HZ： 50HZ的交流電，需選此選項。

60HZ： 60HZ的交流電，需選此選項。

短按“HOLD”鍵設置完成，儀器進入到測量模式。

2． 開機/關機

短按“POWER”鍵執行開機/關機操作。

自動關機和手動關機時，都會自動保存關機時刻的測量數據到歷史記錄中。儀器自檢完成后，進入查詢模式，顯示的數據為上次關機時刻記錄的數據（NO.1，即最后一個記錄數據）。

3．“HOLD”按鍵

l  開機后，進入記錄查詢模式，顯示上次關機時刻的記錄值（NO.1）。短按“HOLD”鍵進入測量模式。

l  在測量模式，短按“HOLD”鍵，所有數據在LCD上保持，LCD上顯示“HOLD”標志，并且將當前數據保存到歷史記錄中。

l  在“HOLD”狀態下短按鍵：

1)           如果背光熄滅，點亮背光。

2)           如果背光已經點亮，進入“測量”狀態，“HOLD”標志消失。

l  在測量模式，長按“HOLD”鍵，清除當前顯示界面的數據，開始新的測量。

4．“SELECT”按鍵

    記錄查詢鍵，查詢存儲的歷史保持數據。

  記錄組中可以存儲9組數據，超過9組數據時，自動刪除最舊的記錄值。

  在“記錄查詢”狀態下，長按“SELECT”，清除所有記錄值。

  記錄數據關機不丟失。

四：測量及注意事項：

1.儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。

2.不使用時，請按“POWER”鍵關機。

3.避免與腐蝕性物品接觸、遠離高溫高濕的環境。

4. 關機后請將其放入專用包裝內，妥善保管。

5.校驗周期：建議校驗的周期為一年。

6.由于紫外線探頭對濕度變化很靈敏，所以保存的環境很重要。長時間不用本儀器時，請務必把探頭保存于低濕度環境。

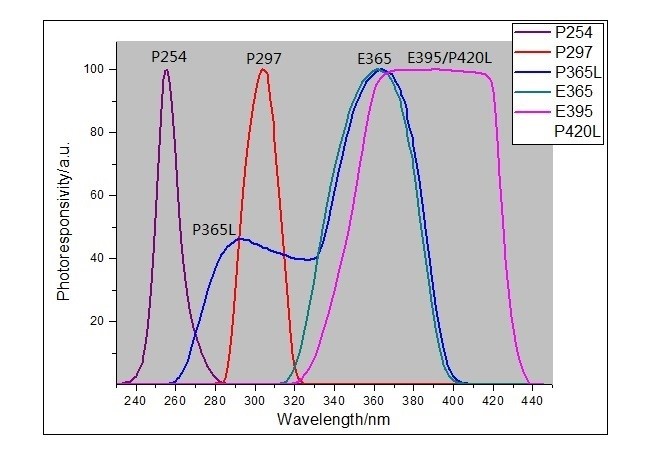

7. 儀器的光譜響應曲線如下圖所示。

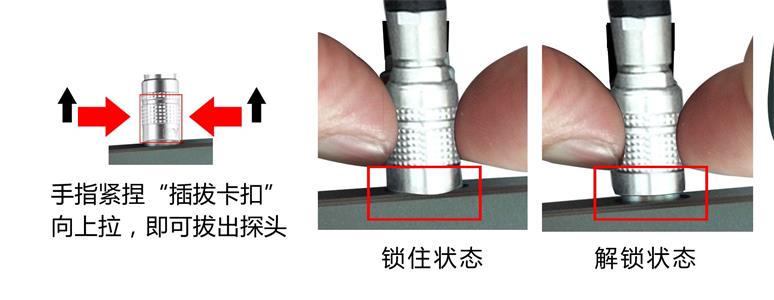

8.探頭的航空插頭拔出，航空插頭具有彈簧限位，不可暴力旋轉拉扯等操作，須如下圖方式操作拔出。

五：標準裝箱明細

六：服務

1.儀器保修期為一年。若儀器出現故障，請用戶將整套儀器寄至本公司維修。

2.為用戶長期提供零配件，提供終身維修服務。

3.為用戶免費提供儀器檢驗服務。

4.長期免費提供技術支持。
